PRODUCTS
製造品目
シャフト

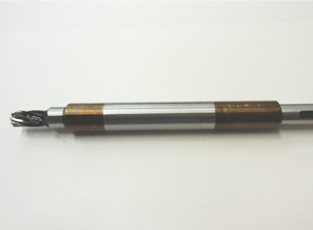

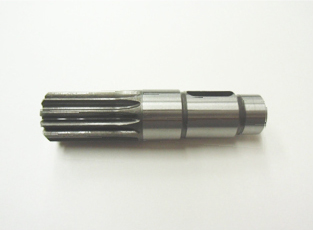

ピニオンギア- 製作可能範囲
（単位：mm） - ワーク長さ
355.5 - ワーク径
60 - 歯車切削
M0.2～M6.0
浸炭焼き入れ処理後スカイビング

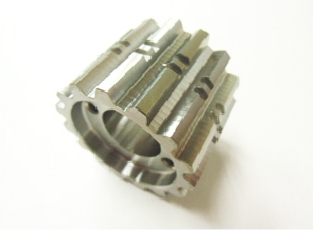

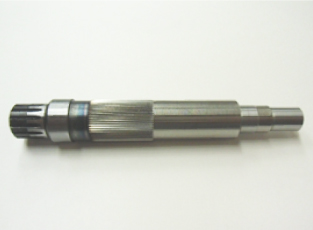

スプラインシャフト（スパ）
スプラインシャフト（スパ）

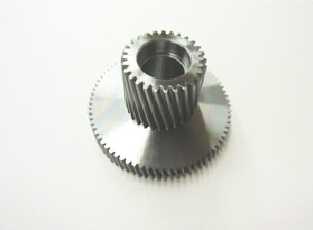

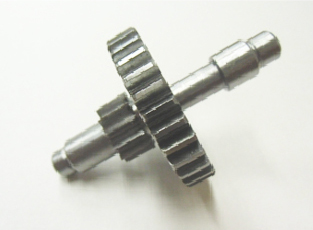

段付き歯切り

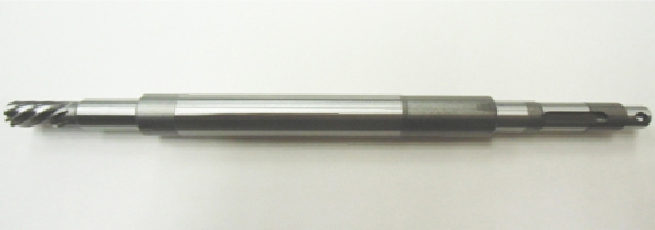

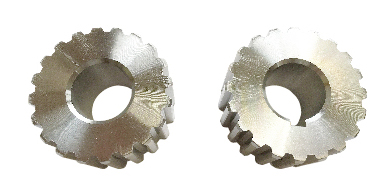

ヘリカルギアシャフト

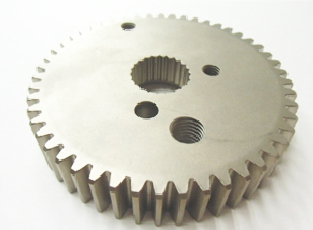

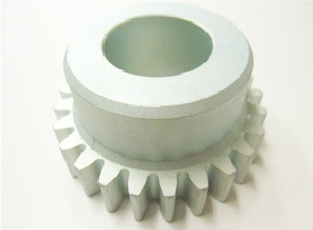

平歯車
- 製作可能範囲
（単位：mm） - ワーク径
600（最大） - 歯車切削
M0.2～M6.0

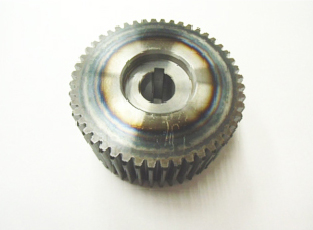

高周波焼き入れ後ショットブラスト処理
ステンレス製品

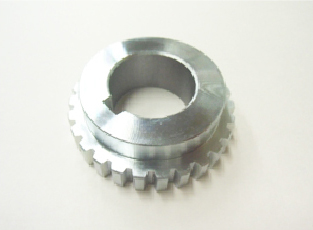

メッキ表面処理
高周波焼き入れ

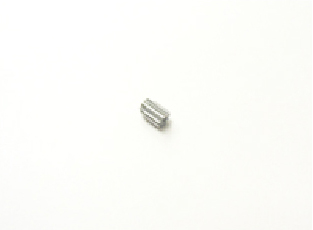

モジュール0.3（小型歯車）
内外径ギア

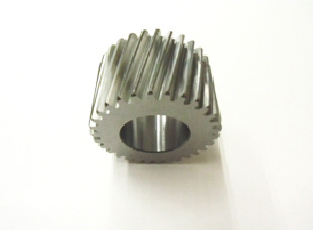

特殊歯車
- 製作可能範囲
（単位：mm） - ワーク径
600（最大） - 歯車切削
M0.2～M6.0

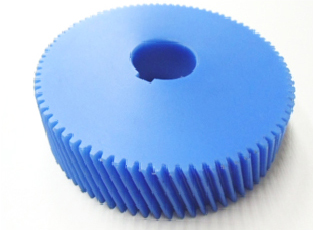

樹脂材質ナイロン・ジュラコンetc
超硬ホブによる歯切り加工JIS規格1級程度

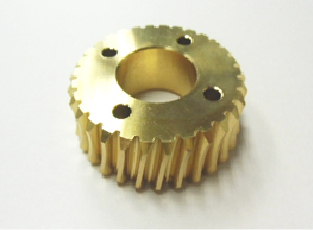

ウォームホイール M0.1～M5.0

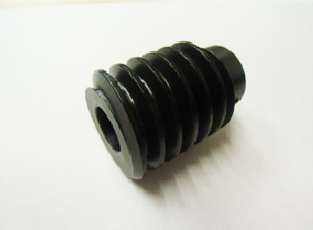

ウォームネジ M0.4～M2.5

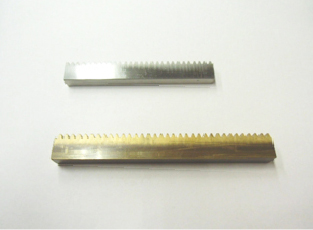

ラック M0.4～5.0
組立後、歯切り加工
ハードホビングと歯車研削仕上げとの違い
| 項目 | ハードホビング | 歯車研削 |
|---|---|---|
| 歯形精度 | 高精度であるが、歯車研削にはおよばぬ | 一般にハードホビングより良い |
| 歯型修正 | 困難 | バイアス歯型修正可能 |
| コスト | 低 | 高 |
| 機械操作 | 通常ホブ盤の延長で容易 | 熟練を要する |
| 歯面祖度 | 1Rｚ程度（送りを調整し可能） | 1～3Rz |
| 歯厚管理 | 狙い値に確実に切込める | 数回のトライアルを要す |
| 環境 | ドライカットで良し | ウエットで不利 |

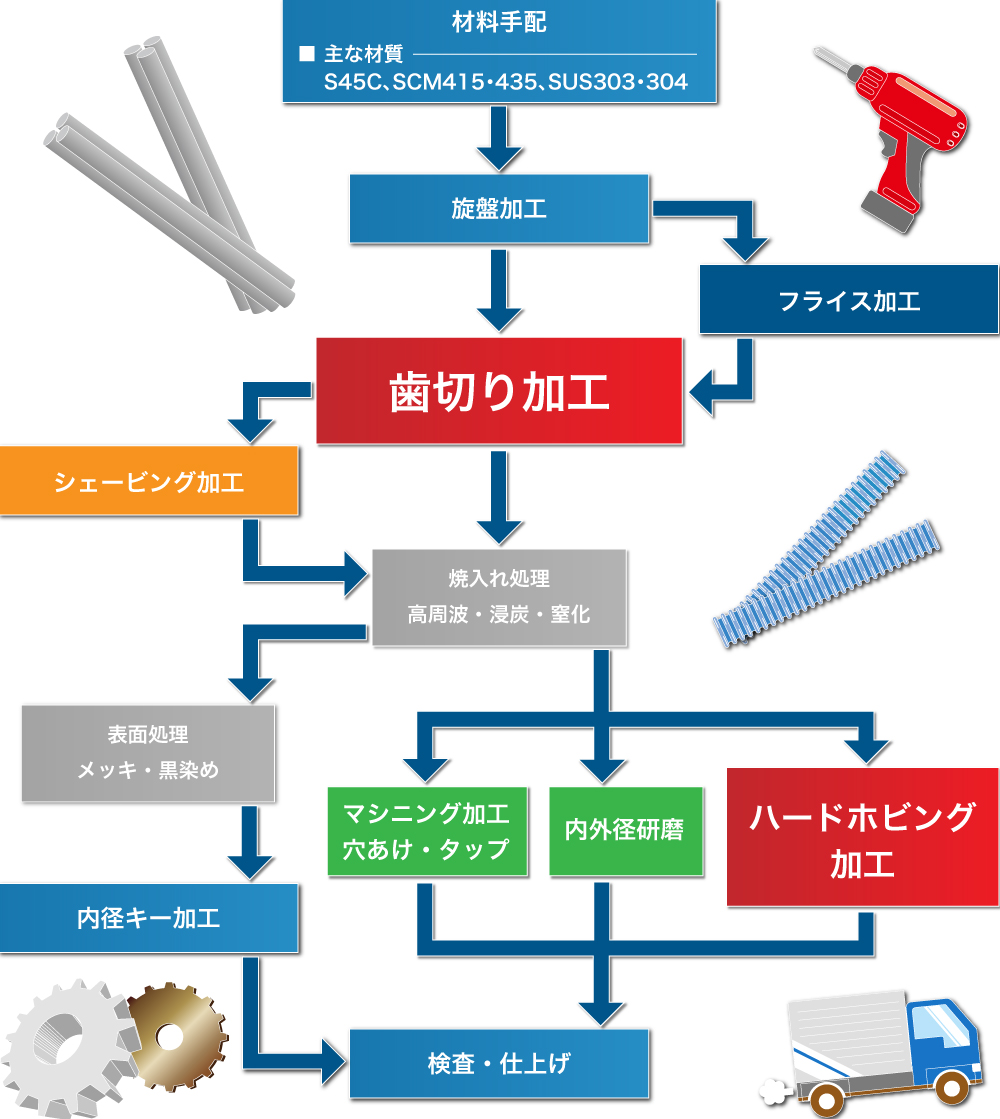

| 工程別 | 加工品目及び加工内容 | 詳細画像 |
|---|---|---|
| 歯車研削 | スプラインハブ |  |
| 平歯車（スパギア） | ||
| はすば歯車（ヘリカルギア） | ||
| ウォーム・ウォームホイール | ||
| ラックギア | ||
| 旋盤加工 |  |
|
| キー加工 | 内径キー（ブローチ） |  |
| 外径キー（キーフライス） |  |
|

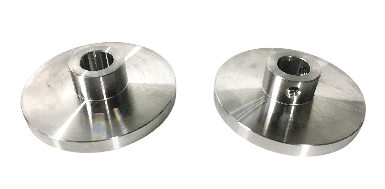

| 穴あけタップ加工 | ハブ |  |
| 外径研磨加工 | シャフト | |
| 外径キー（キーフライス） | ||
| 仕上げ加工 | ギアホーニング | |
| シェービング加工 | ||
| スカイビング加工 | ||
